产品中心 PRODUCT

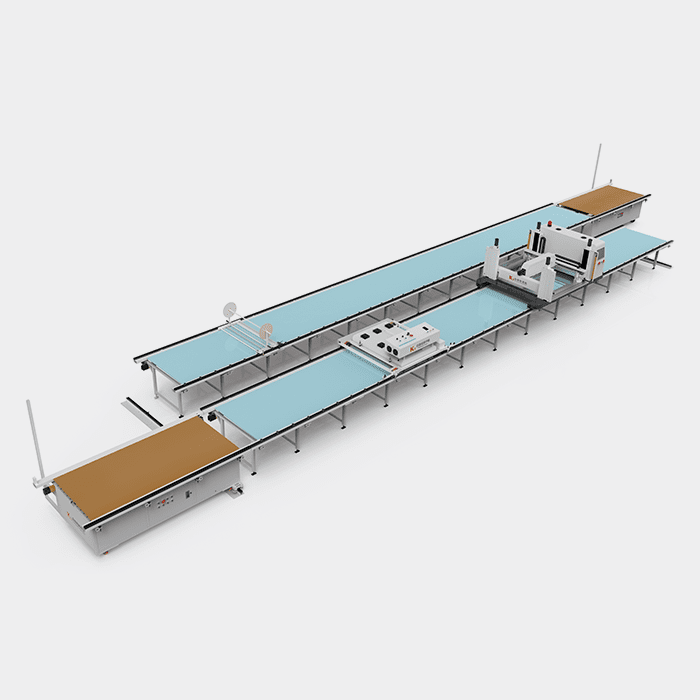

全电动驱动的台板印花产线，竖向刮印与横向刮印两种机型可选，印、转、烘一次接起来。

• 全电动驱动，刮印压力与行程数字化设定，减少对印花师傅手感的依赖
• 竖刮、横刮两种结构，按面料幅宽与订单结构选型
• 可与自动周转平台、行走式烘干机接驳，组成连续生产线

四柱框架承载的竖刮式台板印花机，为高精度、多色立体印刷设计。

• 四柱结构 + 竖刮式刮印，压力分布均匀，色彩一致性与套位精度更稳
• 支持同版多遍印刷，适合鞋面 3D / 5D 立体效果与厚版印花
• 适配裁片、匹布、织带、PVC、网布；服装、鞋材、手套、帽子、箱包、商标均可印

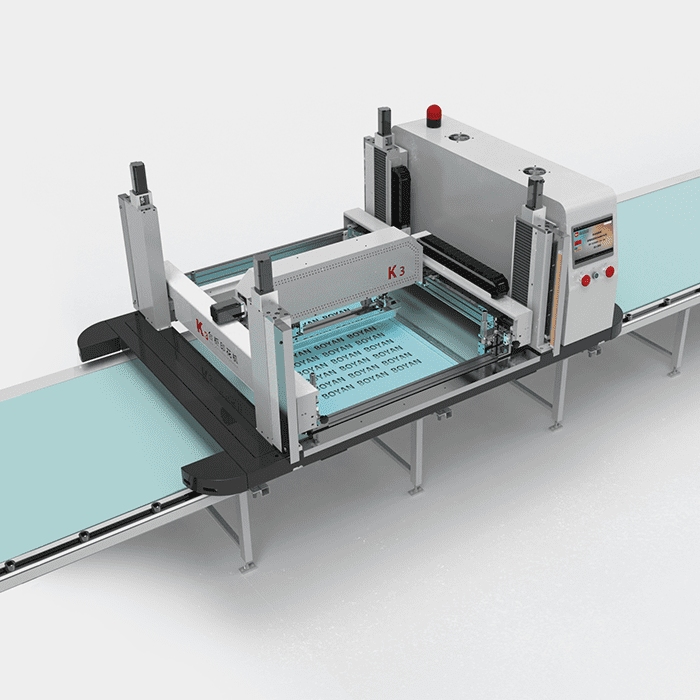

横向刮印的全伺服台板印花机，长幅面料与连续卷材的解法。

• 印刷面积可定制 800×600mm 至 3200×1600mm，1.5 米以上长幅面料更易操作
• 双伺服电机 + 闭环控制，微动精度 ±0.02mm，减少套色偏差
• 刮刀压力与角度数字化调节；同面积下摆料、洗台效率提升约 30%

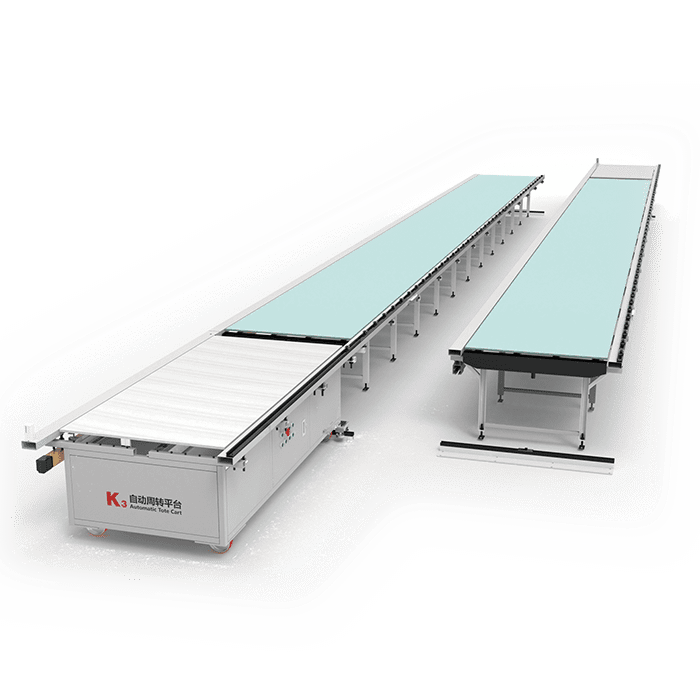

在印花机、烘干机、压烫机之间自动搬运台板，解决人工搬运与空返堵板。

• 自动转台按工序顺序接驳设备，台板到位即印，减少等待
• 遥控操作 + 滑触线供电 + 自动复位，运行稳定、维护简单
• 按产线长度与工位数配置，可直接接入现有台板线

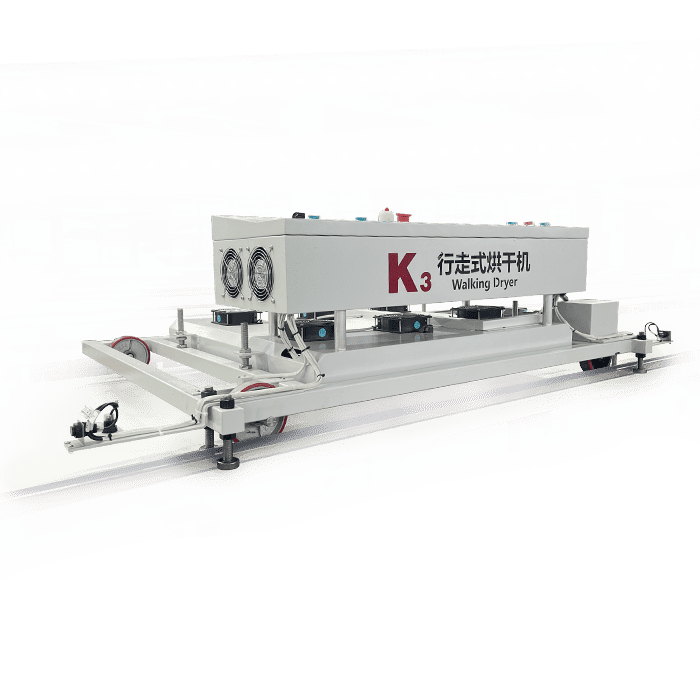

800mm 碳纤维灯管的行走式烘干机，硅胶、胶浆、油墨都能快速表干。

• 灯管最高 200℃，五档恒温控制，控温精度 ±1℃
• 灯管可分区单独开关，按实际烘干区域开启，省电
• 适应南方潮湿、北方低温等不同车间环境

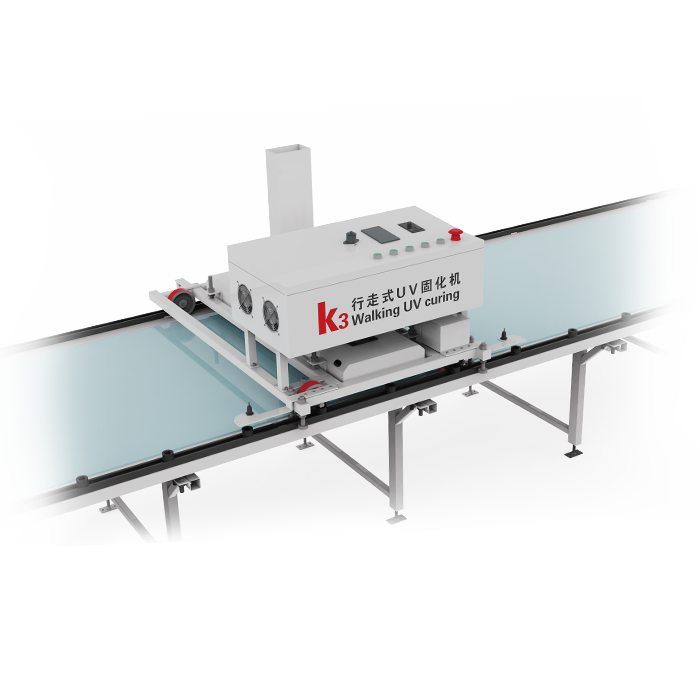

移动式 UV 固化，直接在平面上行走作业，不需要固定平台。

• 紫外光源即开即用、无需预热，涂层与油墨近乎瞬间固化
• 适配 PVC 人造革、塑料片、纸张、金属片材、木板等材质
• 固化后可直接进入后道或包装，提高周转率

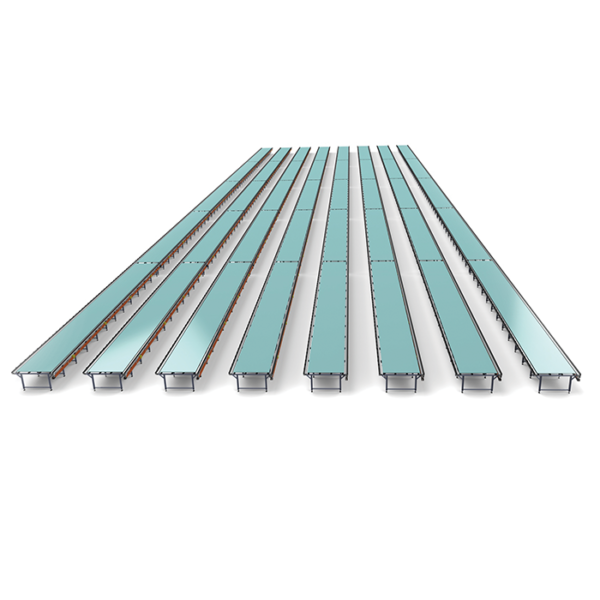

按产线定制的印花台板，平整度与走位精度是核心。

• 厚壁钢管 + 国标角钢焊接，长期使用不易变形，行走轨道平直
• 台面可选玻璃（磨砂、四边磨边倒角）、防火板、皮革
• 匹布用软台板为无接缝三层结构（木工板 + 绒布 + 皮革），适合长幅布料

全伺服 + 数字闭环张力的绷网设备（AIA 1530），张力稳定可复现。

• 数字张力计 + 全闭环控制，实时监测并动态调整，精度达 ±0.5N
• 全伺服驱动，单张网版绷网可在 10 分钟内完成
• 网框厚度兼容 20–50mm，角度支持 22.5° / 45° / 90° 一键切换

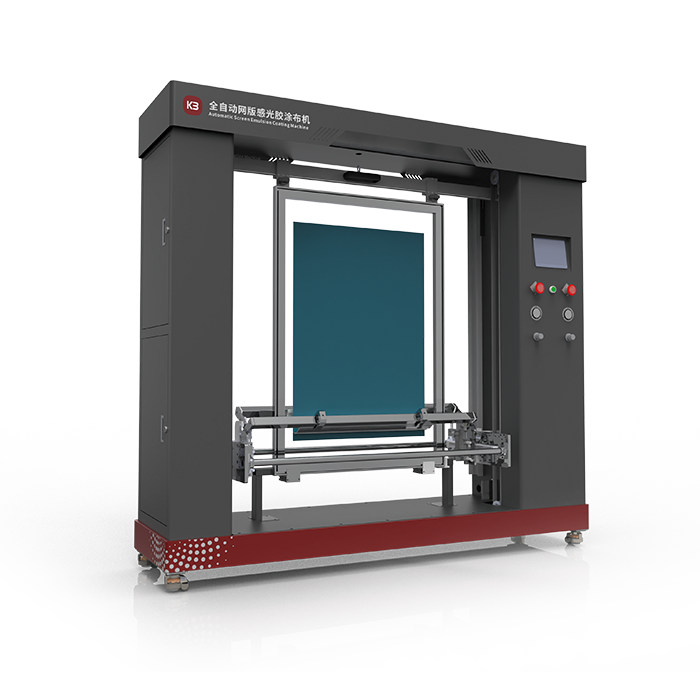

全自动感光胶涂布，解决大网版、超大网版手工涂布不均的问题。

• 涂层厚度可控，网版四边与中间上胶一致，成像更稳定
• 适合大尺寸、超大尺寸网版，手工涂布费时且效果不稳
• 与拉网、晒版、显影工序配套，形成完整制版流程

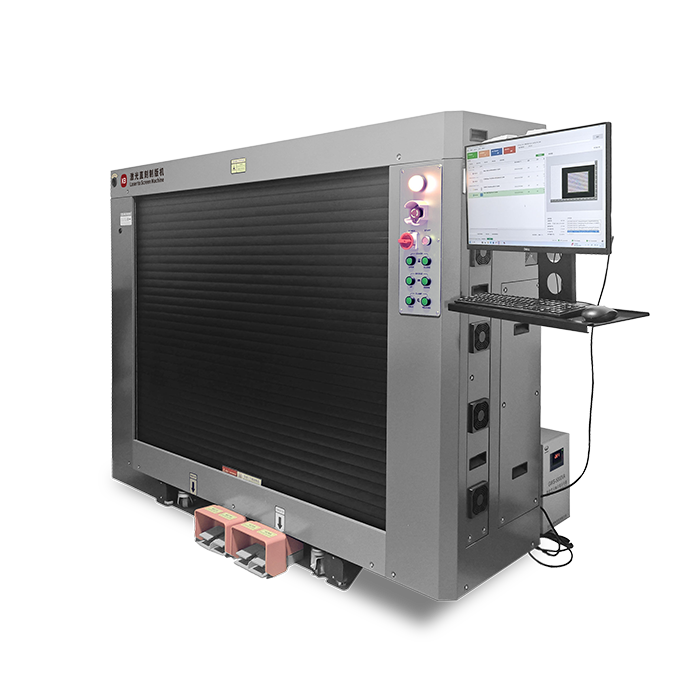

CTS-8012M 立式激光直刻制版机，免菲林，直接出网版。

• 最大曝光幅面 800×1200mm，满足大幅面网版制版
• 最高 133 LPI 挂网线数、最高 2540dpi 分辨率
• 扫描速度最高 3m/s，单次曝光时间低于 2.5 分钟

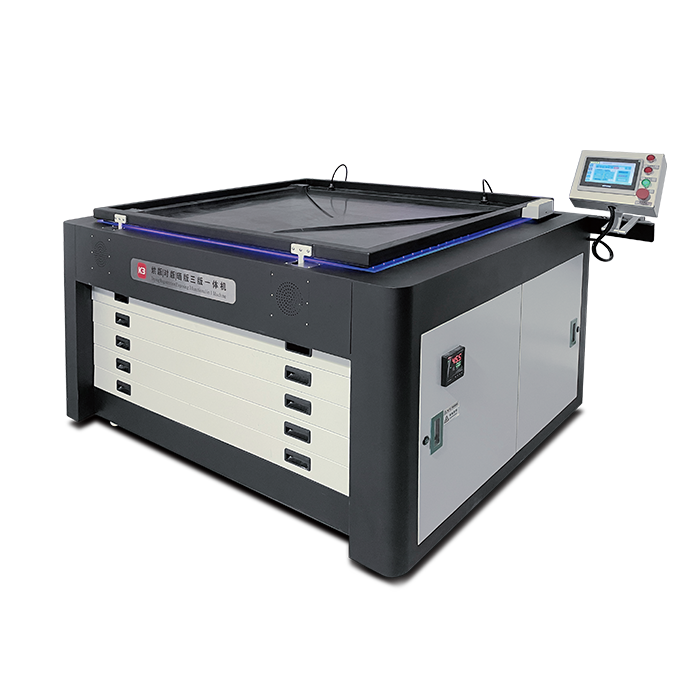

烘版、对版、晒版三机合一，省空间，也省掉反复对位的时间。

• 五层抽屉式烘版 + 6kW 热风循环，感光胶快速干燥
• 菲林对位技术，晒版即对版；免真空垂直压合，网纱不被拉伸，图案 1:1
• 高密度 UV-LED 曝光 + 6063-T5 铝基板，曝光能量均匀

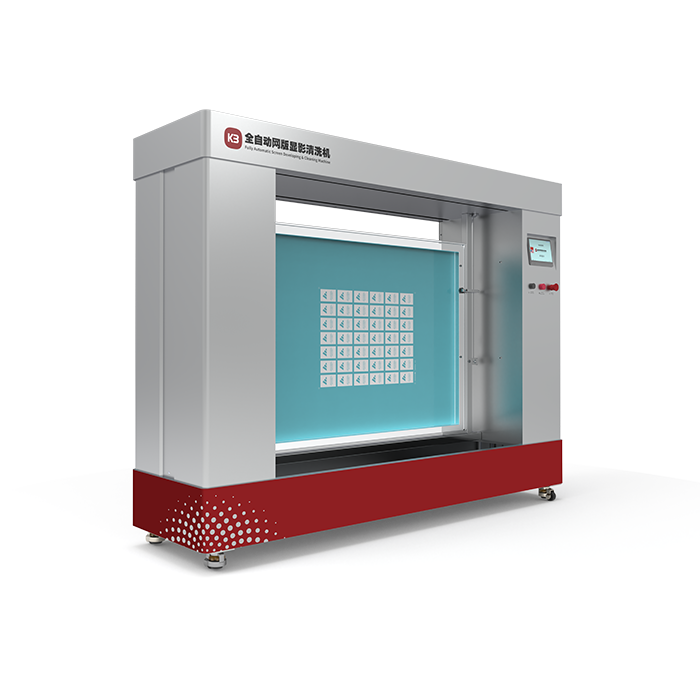

自动喷洗与显影一体，替代人工冲版。

• 喷洗、显影一次完成，减少人工与用水波动
• 适合批量网版的连续处理，节拍稳定
• 与涂布、晒版工序衔接，缩短制版周期

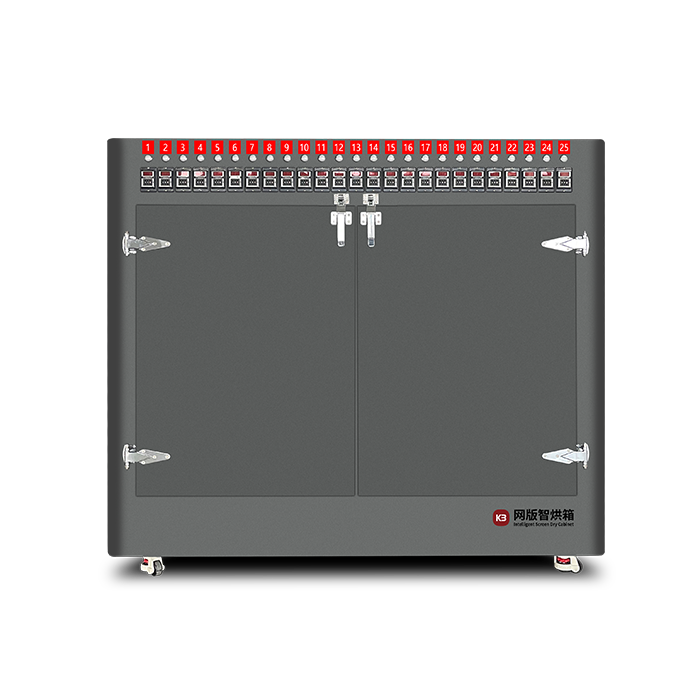

智能温控的网版烘干箱，温度均匀，多规格网版可同箱处理。

• 恒温烘干，避免局部过热导致感光胶龟裂
• 适配多种规格网版，按产能配置层数
• 与三版一体机、显影清洗机配套使用

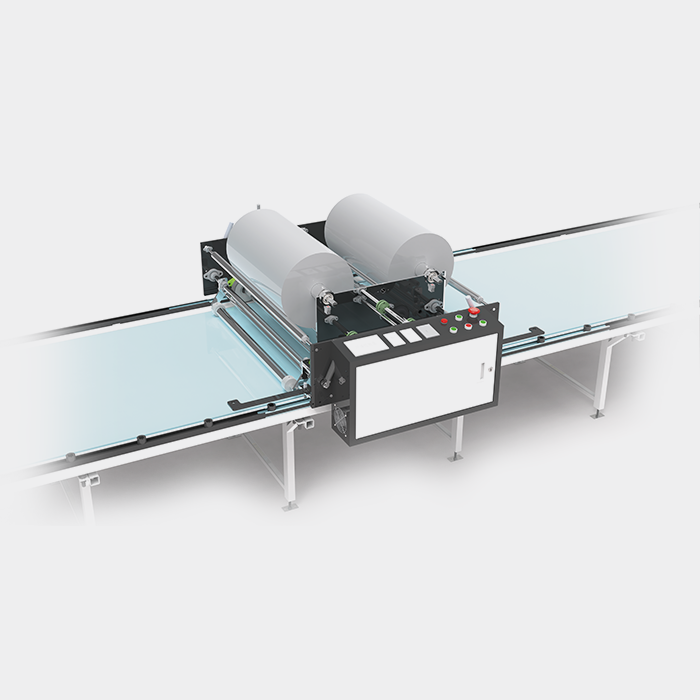

自动铺布与收布，张力均匀，适合连续生产。

• 铺布、收布自动完成，减少辅助人工
• 张力均匀，避免布料拉伸变形影响套位
• 可与台板印花线联动，形成连续节拍

紫激光 + DMD 数字成像，把电脑文件直接成像到涂布感光胶的网版上，免菲林，制版流程由 3 步缩短为 1 步。

• 405nm UV 激光 + DMD 核心元件，网版表面直接高精度曝光，省掉菲林输出
• 高精度直线电机 + HIWIN 导轨，动态自动对焦，细线条与网点还原稳定
• 曝光 1 平方米网版约 3 分钟；兼容 M&R Tri-loc、ROQ pin、MHM pin 定位

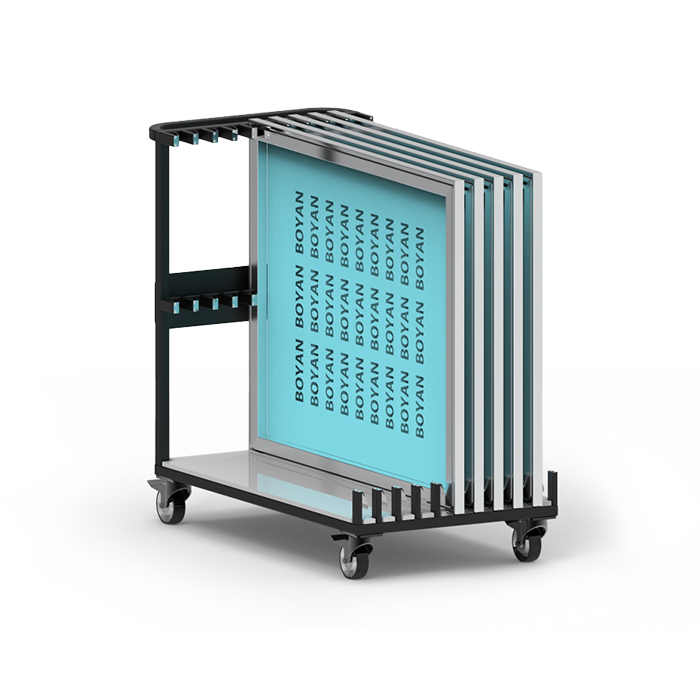

制版车间网版的工序间转运工具，拉网、涂布、晒版、显影之间不落地。

• 网版分层立放，减少叠压与磕碰
• 层数与尺寸按常用网版规格配置
• 就近摆放在制版设备旁，缩短取放距离

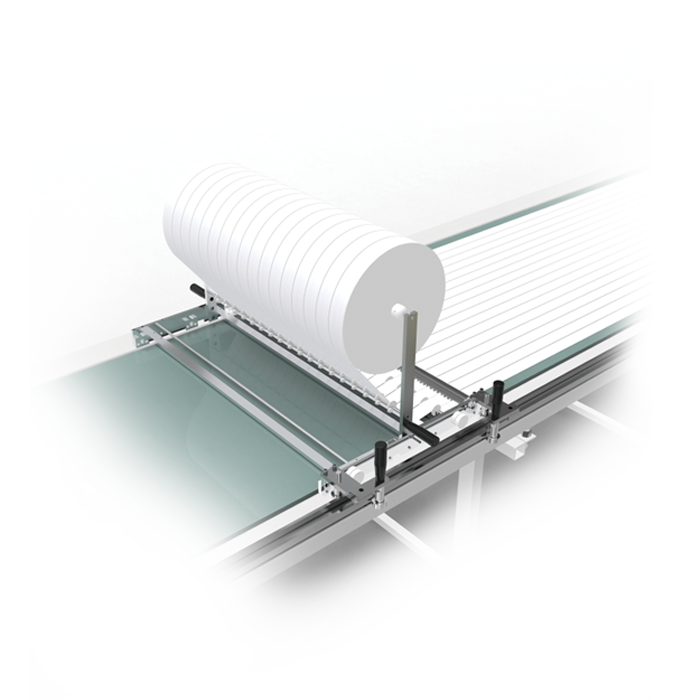

织带印花前把织带按间距铺好并定位，减少人工对位。

• 多条织带同步铺放，间距一致
• 定位后直接进入台板印花工序
• 适配连续织带印花订单

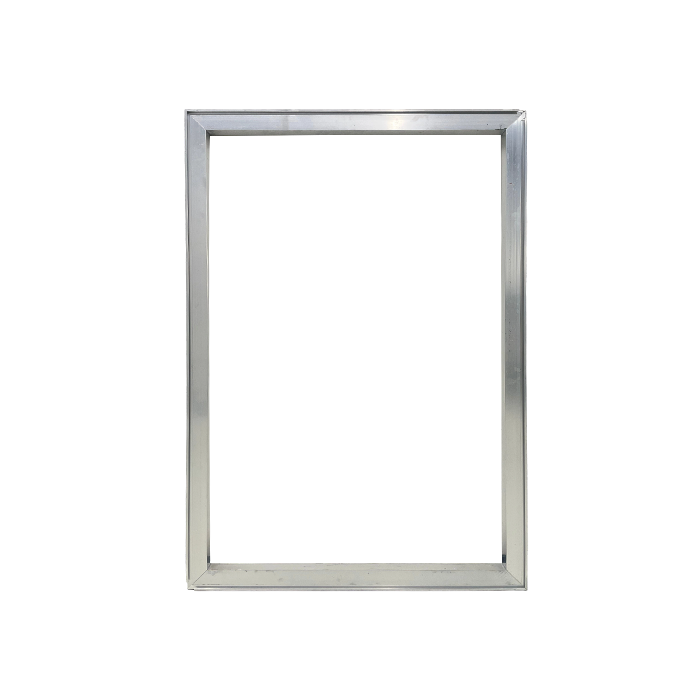

网版制作的基础框架，按网版尺寸配套供应。

• 按网版尺寸配套供应
• 与 K3 拉网、晒版工序尺寸匹配
• 批量采购可单独报价

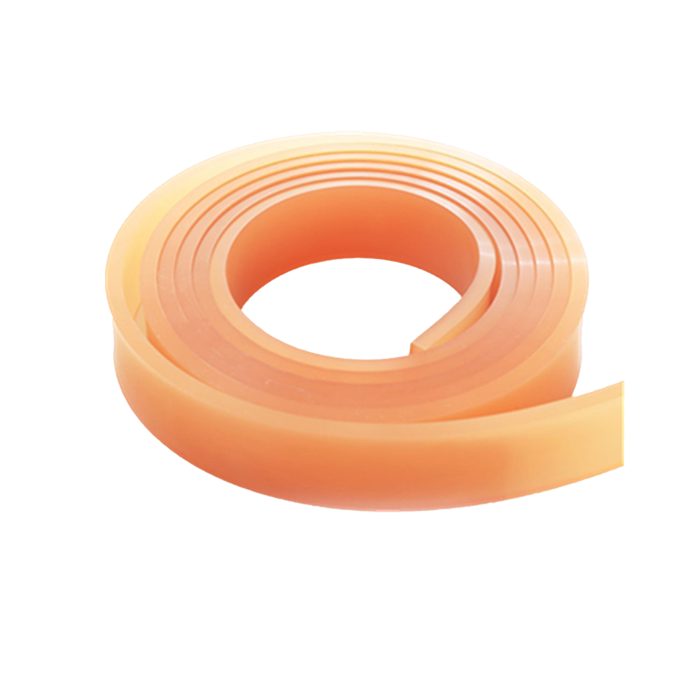

台板机与手工刮印用的刮胶，按台板宽度裁切。

• 用于台板机与手工刮印
• 按台板宽度裁切供应
• 与铝型材刀架配套
