FEATURES
核心特点
01
基本介绍
设备采用五层抽屉式烘版设计，配合 6kW 热风循环系统，实现感光胶快速干燥； 菲林对位技术 ，确保每次晒版即是精准对版； 免真空垂直压合系统 ，避免网纱拉伸变形，保证图案 1:1 高保真输出；配备 高密度 UV-LED 曝光系统 与 6063-T5 铝基板，带来高能量、均匀曝光效果。适用于服装印花、电子印刷、标签、工艺品等多领域的高效印前制版需求，是丝印制版环节的理想选择。
02
一站式制版解决方案
集烘干网版感光胶、多套色对版、LED曝光三大功能于一体，节省车间空间。
03
精准对版输出
从源头控制图文定位，保障多色印刷一致性。
04
高保真图案输出
避免图案拉伸或位移，确保图形尺寸精准、边缘清晰。
05
更快烘干时间
热风循环高效烘干，缩短制版周期，提高产能。
06
更高曝光效率
UV-LED技术提升曝光速度和稳定性，节能又高效。
07
操作更简便
人性化结构设计，减少操作复杂度，新手易上手。
08
安全性提升
控制系统独立，远离高温与电气干扰，运行更可靠。
APPLICATIONS
应用领域
应用

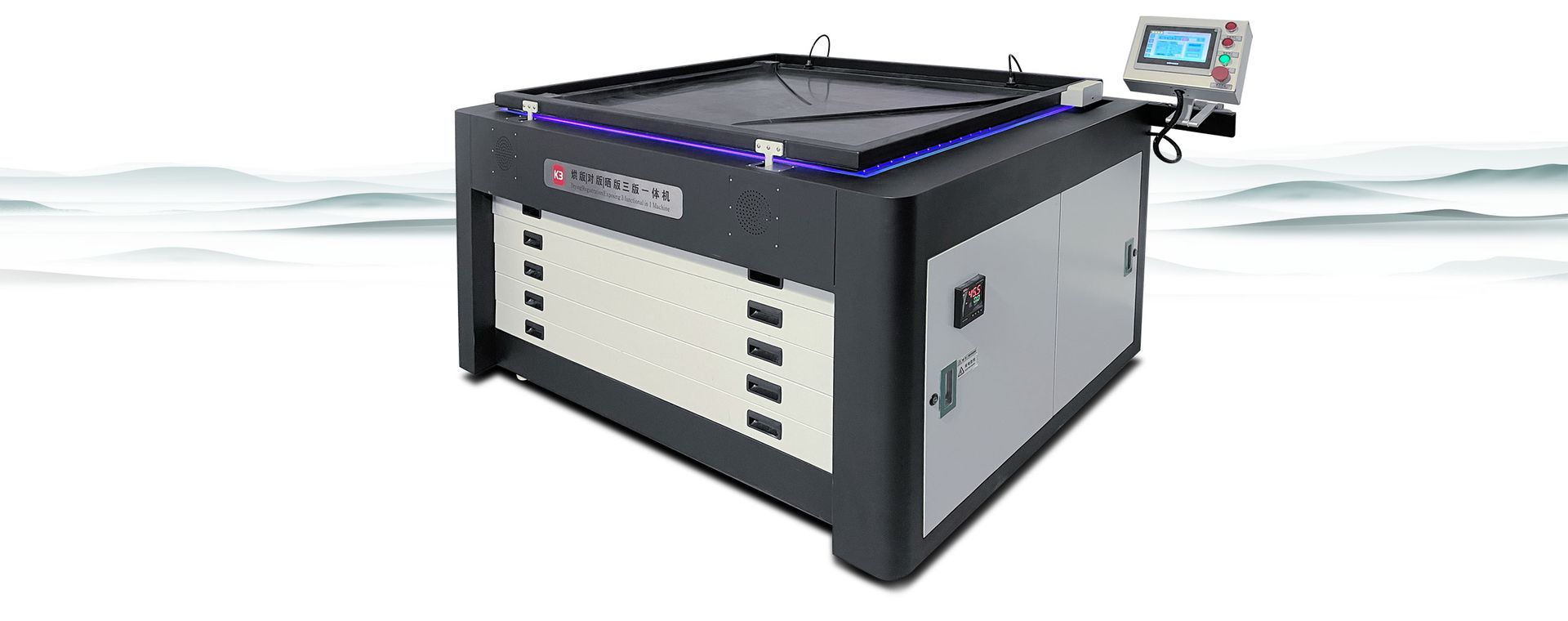

K3 三版一体机广泛应用于丝网印刷的印前制版环节，集烘干网版感光胶、精准多套色对版和 LED 曝光三大核心功能于一体，适用于服装印花、商标印花、鞋材印花、织带印花、标识制作、电子元件、电路板等行业的高质量制版需求，大幅提升制版效率与对版精准度。
SPECIFICATIONS
技术参数
| 三大功能集于一机 | 集烘干网版感光胶、精准多套色对版、LED曝光三大功能于一体，节省车间空间。 |
| 降低投资成本 | 购买一台设备，替代三台单独设备，节省车间空间，降低整体投资成本。 |
| 五层抽屉式设计 | 烘版箱采用五层抽屉设计，能存放更多网版，便于观察与取放网版。 |
| 高速恒温热风 | 外置6kw热风循环加热箱提供室温至50℃可调的恒温热风，快速干燥感光胶。 |
| 精准菲林对位 | 菲林对位系统确保精确对版，晒版即完成对版，避免误差。 |
| 免真空吸附 | 免真空橡胶皮吸附，通过机械弹性平面垂直重压，确保网纱、菲林、玻璃紧密贴合。 |
| 高保真输出 | 免橡胶皮设计，解决图案变形问题，确保1:1图形高保真输出。 |
| 高效UV-LED曝光 | 高密度UV-LED曝光系统，功率大、能量充足，提供高效曝光，曝光效果优秀。 |
| 优质铝基板设计 | 采用6063-T5铝基板，平面度好，散热快，能量均匀，曝光效果更加均衡。 |
| 设备型号 | DGNUVLED90120 |
| 主机外形尺寸 | L1740mm W1350mm H990 |
| 控制箱外形尺寸 | L700MM W370mm H850 |
| 最大网框面积 | 900mmX1200mm |
| 总功率 | 9Kw |
| 烘版箱功率 | 6Kw |
| 烘版箱温控范围 | 室温—— 50 ℃ |
| 光源 | UVLED |
| UVLED功率 | 2Kw |
| 控制方式 | PLC 全自动 |
| 显示界面 | 触摸屏 |
| 对版方式 | 菲林对位 |
| 菲林贴紧方式 | 机械垂直重力贴合 |
