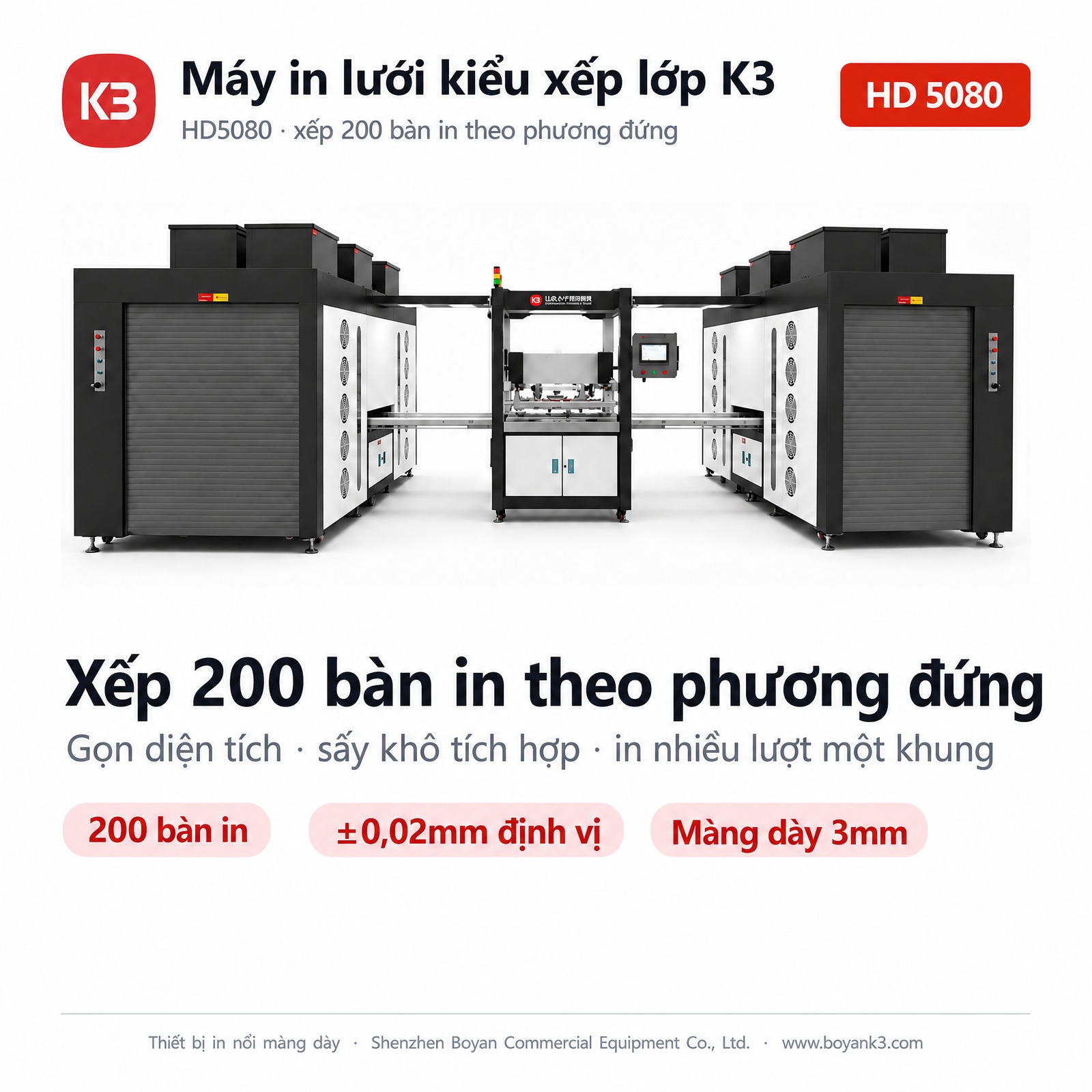

Máy in lưới kiểu xếp lớp K3 HD5080
Một kết cấu xếp lớp cho in lưới nhiều màu: 200 bàn in được xếp theo tầng; tay máy tự lấy bàn đặt lên băng tải, băng tải đưa đến một trạm in cố định để đăng ký và in, in xong đưa về giá để khô bề mặt. Chu trình lặp lại tạo in chồng nhiều lần một màu và in chồng nhiều màu, thay thế dây bàn dài truyền thống
- Chiếm rất ít diện tích
- Sấy khô bề mặt tích hợp
- Đổi màu linh hoạt
- Đăng ký ổn định
- Hiệu suất in cao
- Diện tích lớn, sản lượng cao
- Hệ thống in lưới servo toàn phần
Ba kết cấu cốt lõi
Bàn in xếp dọc theo tầng, tay máy luân chuyển giữa giá và trạm in, một máy thực hiện toàn bộ công đoạn của dây bàn dài truyền thống.

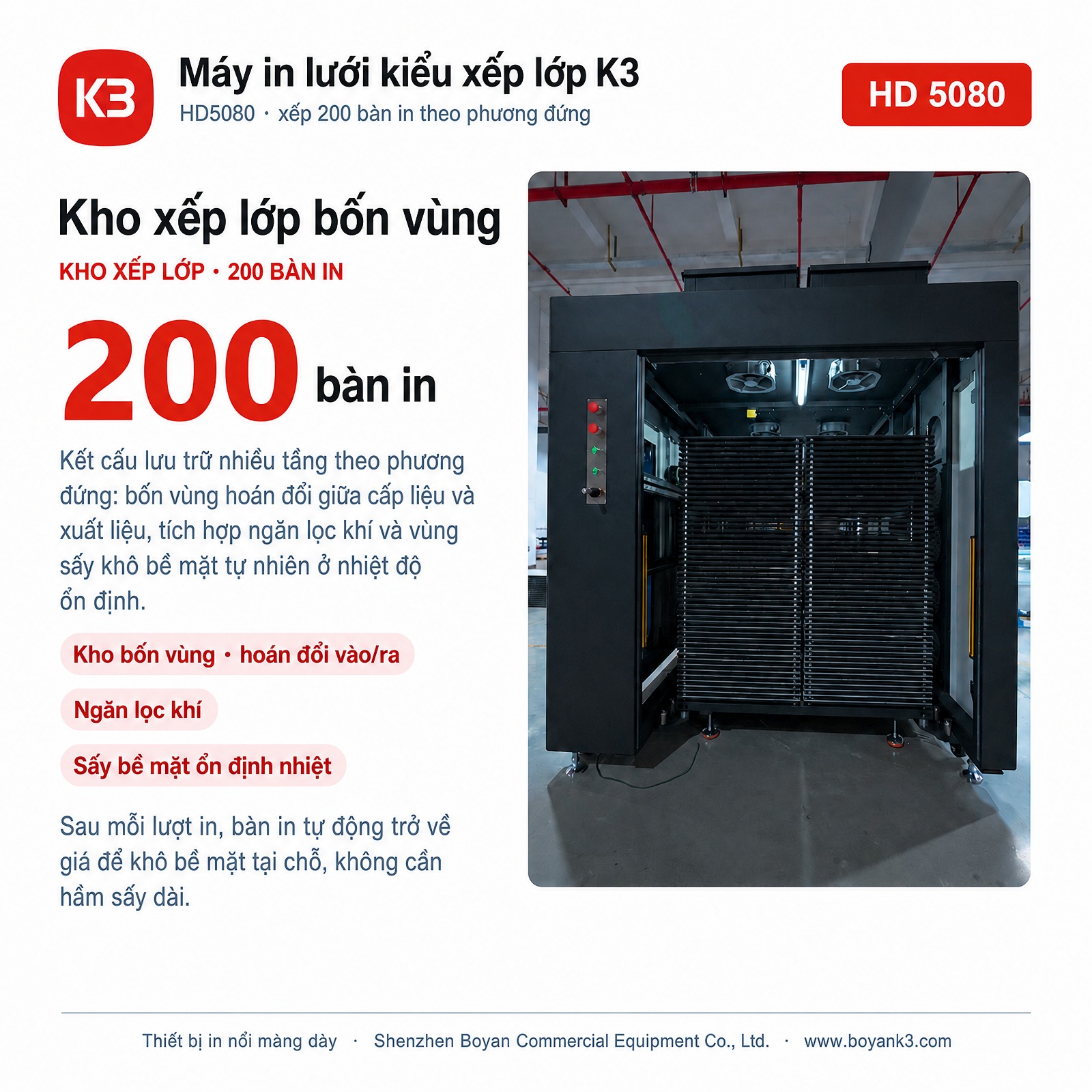

Kho xếp lớp bốn vùng
Kết cấu lưu trữ nhiều tầng kiểu đứng, chứa 200 bàn in, có tủ lọc không khí và vùng khô bề mặt tự nhiên ổn nhiệt. Bốn vùng xếp lớp, mỗi vùng hoán đổi cửa vào và ra; sau một lớp mực, bàn và vật liệu xếp vào vùng lưu trữ để khô bề mặt, tiết kiệm diện tích, kéo dài thời gian khô và tiết kiệm năng lượng.
Một trạm in
Chỉ một bộ khung và dao gạt, mạnh nhất ở in chồng nhiều lần trên cùng khung và in nổi, đặc biệt là 3D/5D trên mũ giày và nhãn chuyển nhiệt silicon nổi. Đổi khung và mực là in được nhiều màu, không giới hạn số màu.
Tay máy tải nặng + băng tải đồng bộ
Tay máy lấy bàn trống từ giá, đặt lên băng tải đến bàn in, đăng ký và in, sau đó đưa về giá để khô - có thể lặp hàng trăm lần, tạo lớp in dày tới 3mm.
So với bàn in thủ công truyền thống

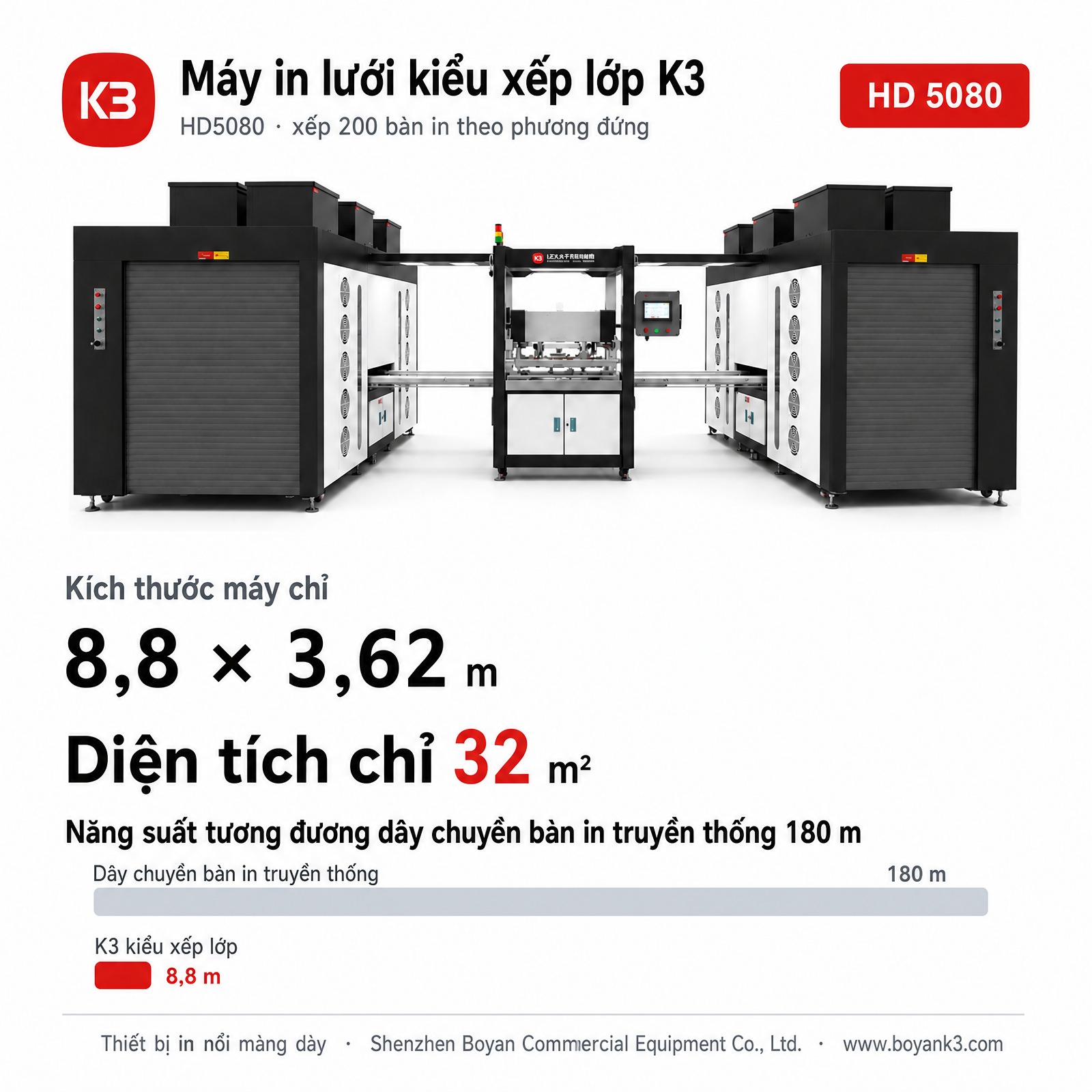

Bàn in thủ công truyền thống xếp bàn thành một hàng dài, chiếm nhiều diện tích xưởng; kiểu xếp lớp lưu bàn theo chiều đứng nên rút ngắn máy. Máy chỉ 8,8 x 3,62 m nhưng năng suất tương đương dây bàn dài 180 m.
Chi phí nhân công và diện tích đều cao
Một thợ gạt giỏi kèm một dây bàn dài khiến chi phí nhân công và mặt bằng cộng dồn qua nhiều năm.
Bàn hở khó chống bụi
Mặt bàn hở nên bụi dễ rơi lên vật liệu in.
Tỷ lệ đạt hàng bị ảnh hưởng
Bụi bẩn ảnh hưởng trực tiếp đến tỷ lệ sản phẩm đạt.
Bảy ưu thế
Chiếm rất ít diện tích
Bàn in xếp dọc, máy chỉ 8,8m x 3,62m nên hiệu quả sử dụng diện tích rất cao.
Sấy khô bề mặt tích hợp
Vùng xếp lớp có đường khí sạch riêng, không cần hầm sấy dài: mực khô bề mặt tự nhiên, tiết kiệm điện và tránh bụi bám lên sản phẩm.
Đổi màu linh hoạt
Một trạm in, đổi khung là đổi màu, không phải thay đổi máy.
Đăng ký ổn định
Độ chính xác định vị lặp lại ±0,02mm; in nhiều lần trên cùng khung tốt hơn máy elip, không giới hạn số màu.
Hiệu suất in cao
Hiệu suất đo thực tế trên mũ giày: gạt hai lần khoảng 300 lượt/giờ, gạt một lần 500 lượt/giờ.
Diện tích lớn, sản lượng cao
Diện tích in hiệu dụng lớn, một bàn in đặt được 2 mũ giày.
Hệ thống in lưới servo toàn phần
Máy dùng hệ in lưới servo toàn phần, vận hành số hoá, thông minh, quy trình có thể lặp lại - cùng một công thức cho ra kết quả ổn định.
Trình diễn máy
Thể hiện đầy đủ kho xếp lớp bốn vùng, một trạm in, tay máy tải nặng và băng tải đồng bộ phối hợp vận hành (3 phút 14 giây).
Cần bản gốc hoặc định dạng khác, vui lòng liên hệ.

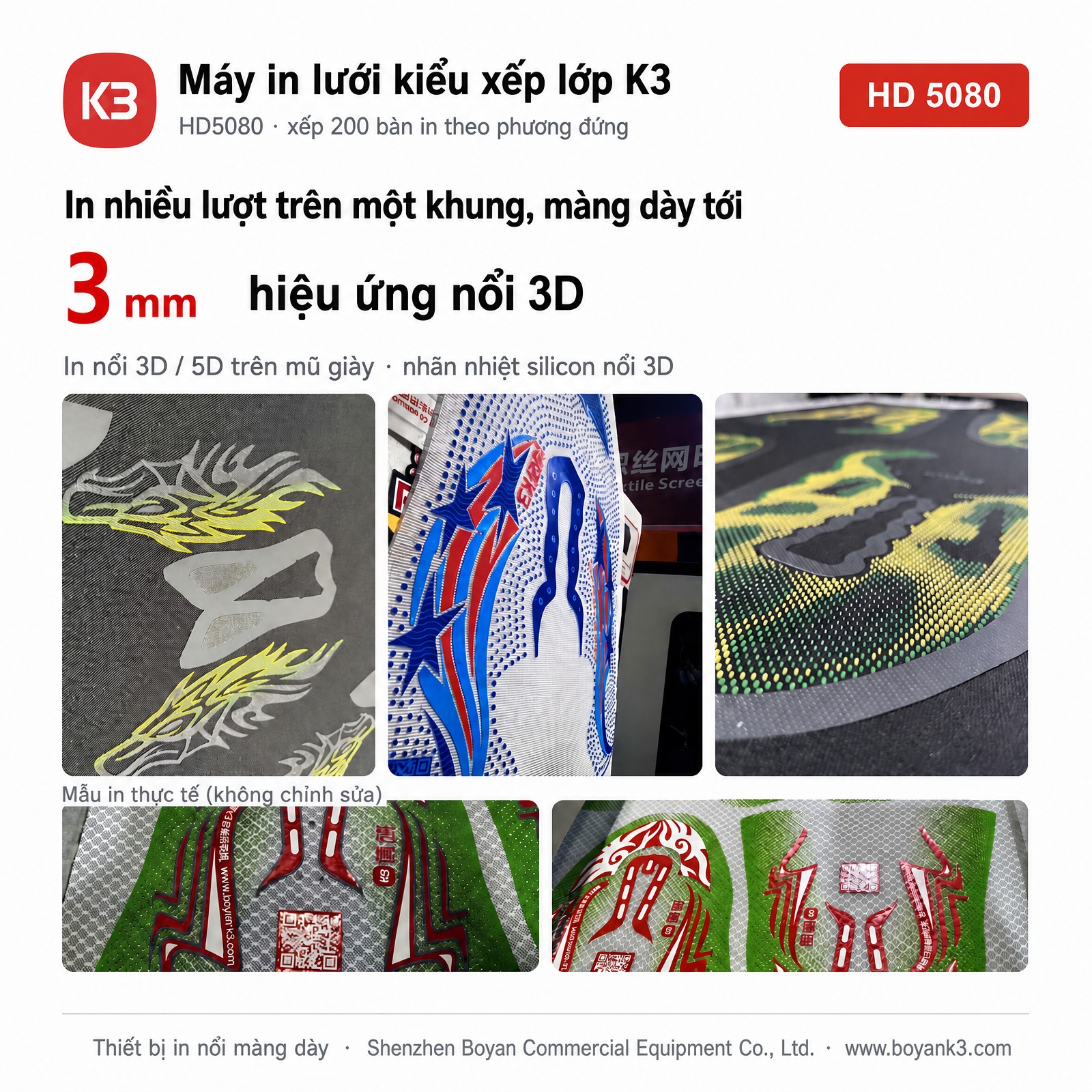

Hiệu quả ứng dụng
Mẫu in nổi 3D/5D trên mũ giày và nhãn chuyển nhiệt silicon nổi; một số là hình minh hoạ, có thể gửi mẫu thực để so sánh.
In nổi trên mũ giày
Mũ giày hoa văn sao/chấm, hiệu ứng nổi màng dày.
In nổi trên mũ giày
In chồng nhiều màu, đường nổi chuyển sắc cam/hồng.
Nhãn chuyển nhiệt silicon 3D
Đỉa nổi đỏ trắng, viền sắc nét.
Nhãn nổi ánh kim trên mũ giày
Nổi hai màu bạc/vàng, phân lớp rõ.
Nhãn chuyển nhiệt silicon 3D
Xanh đậm viền đỏ nổi, viền gọn gàng.
Nhãn chuyển nhiệt silicon 3D
Đen ánh kim dạng điểm, nét và điểm rõ.

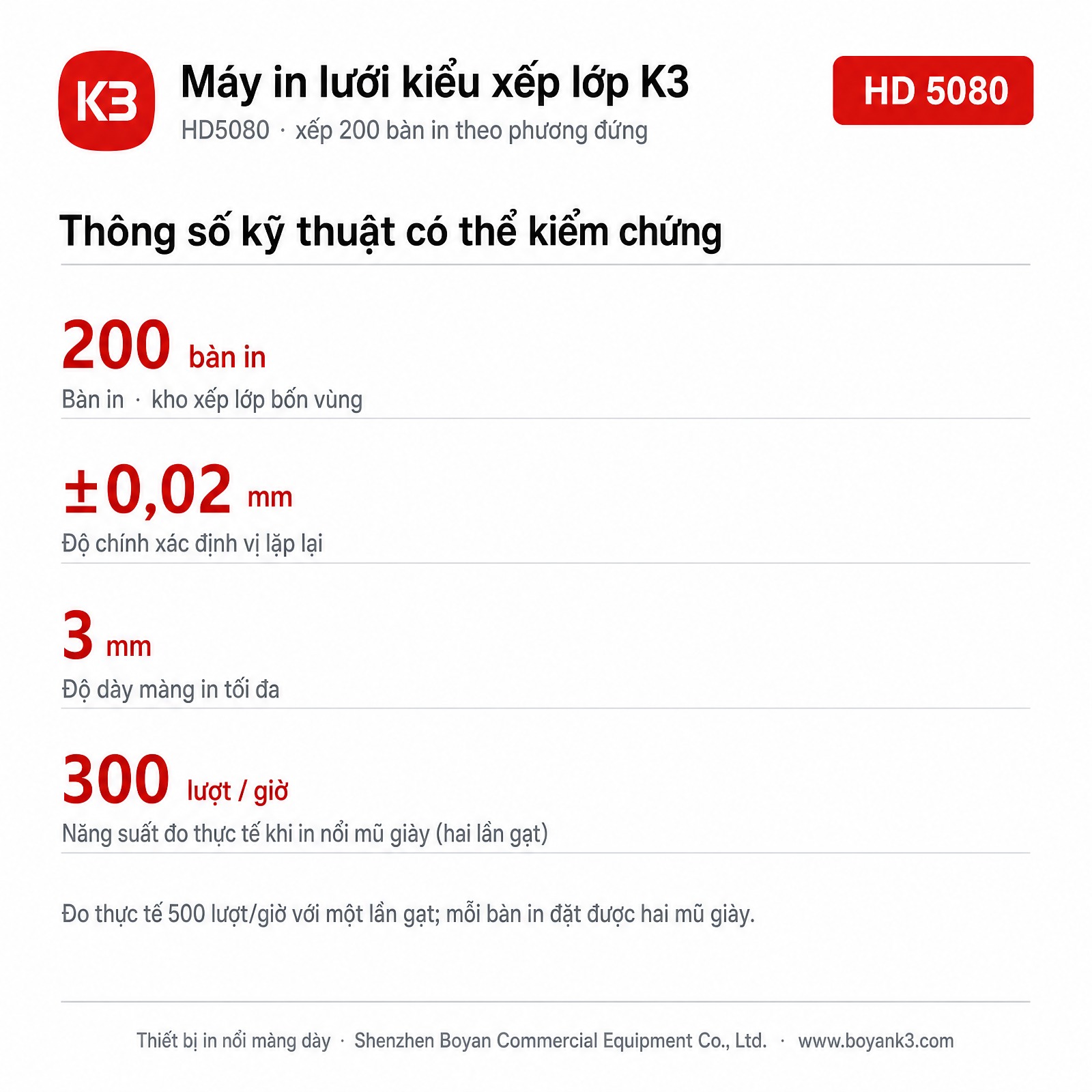

Thông số kỹ thuật
| Số lượng bàn in | 200 bàn (kho xếp lớp bốn vùng, mỗi vùng hoán đổi vào/ra) |
|---|---|
| Trạm in | Một trạm, một bộ khung và dao gạt |
| In nhiều màu | Đổi khung và mực, không giới hạn số màu |
| Độ chính xác định vị lặp lại cơ khí | ±0.02mm |
| Độ dày lớp in | Lên tới 3mm |
| Hiệu suất in (đo thực tế) | Gạt hai lần khoảng 300 lượt/giờ; gạt một lần 500 lượt/giờ |
| Diện tích in hiệu dụng | Một bàn in đặt được 2 mũ giày |
| Hệ thống điều khiển | Hệ in lưới servo toàn phần, số hoá, thông minh, lặp lại được |
| Cách khô bề mặt | Vùng xếp lớp có tủ lọc không khí và vùng khô tự nhiên ổn nhiệt |
| Kích thước máy | 8.8m × 3.62m |
| Công nghệ sở trường | In chồng nhiều lần trên cùng khung, in chồng nhiều màu; 3D/5D trên mũ giày và nhãn chuyển nhiệt silicon nổi |
Nhận cấu hình và báo giá
Hỗ trợ cấu hình theo yêu cầu · Chạy mẫu thử · Hướng dẫn lắp đặt và chạy máy từ xa
